Tutorial : Add Custom Weldment Profiles

Halo Arek SUGAS,

Di akhir bulan kemarin banyak sekali pertanyaan yang mampir ke Inbox kami mengenai cara menambahkan profile weldment baru ke dalam SolidWorks.





Bagi Arek SUGAS yang belum pernah menggunakan weldment, bisa melihat video di bawah ini :


Lalu Bagaimana cara menambahkan profile baru ke dalam SolidWorks ?

Adapun secara garis besar, proses yang harus dilalui :
  1. Create New Document Part
  2. Create Profile Sketch
  3. Save Document
  4. Add to Weldment Profile Locations

Mari kita ikuti langkah-langkah berikut ini :
1. Create New Document Part
     Klik File, New (Ctrl+N)  lalu double klik 'Part'

2. Create Profile Sketch
    2.a buatlah 2D Sketch sesuai dgn bentuk profile yg diinginkan. Pastikan bahwa profil yang dibuat adalah skecth dengan kontur tertutup.
    2.b Exit Sketch
    Klik Exit Sketch jika Profile telah selesai dibuat. (icon terletak di kanan atas dokumen)
3. Save Dokumen
    3.a  Sebelum melakukan save dokumen, Anda diharuskan mengklik profile sketch yang sudah dibuat tadi
  3.b Hal - hal yang harus diperhatikan pada saat save weldment profile adalah sebagai berikut :
  • File Type : Lib feat Part (*.sldlfp)
  • Description : Isi bagian ini dengan ukuran dasar profile, agar tabel cut list yang dibuat sudah disertai keterangan ukuran yang digunakan.
  • File Name : Kami merekomendasikan agar filename disamakan dengan isian pada 'Description'.
  • Lokasi : Weldment profile disimpan kedalam 3 sub folder (Sebagai contoh kami membuat folder 'Weldment Profiles', lalu di dalam folder 'Weldment Profiles' kami membuat folder 'SUGAS', kemudian di dalam folder 'SUGAS' kami buat folder terakhir 'Aluminium Bar'. File disimpan di folder terakhir.

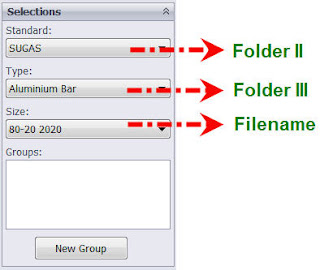

     Mengapa diperlukan 3 Folder ? Karena nama folder tersebut akan digunakan saat mengaktifkan fitur 'Structural Member' :


Add to Weldment Profile Locations
   Klik Tools, Option, File Location  untuk menambahkan lokasi weldment sesuai lokasi folder 1 yang sudah Anda buat sebelumnya.

5. Sebagai langkah terakhir, mari kita lakukan test drive dengan mengaktifkan fitur 'structural member' dan kita cari sesuai folder yang sudah kita buat sebelumnya :

Selamat Mencoba dan Semoga Bermanfaat.
